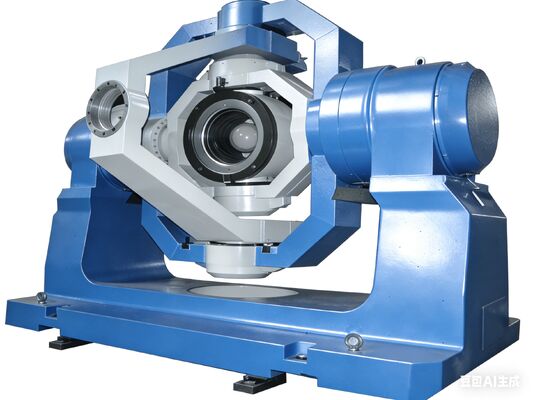

Hoge precisie dynamische 5-assige simulatiedraaitafel met hoge prestaties voor HWIL-testen en vluchtbewegingssimulatie

Merknaam:	RUYA
Modelnummer:	/
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	4-6 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Maximale belasting:

Drieassige draaischijf: ≥ 35 kg . Draaischijf met twee assen: ≥ 80 kg

Afmetingen van de lading:

Draaitafel met drie assen: ≥φ300 mm × 600 mm; Draaitafel met twee assen: ≥φ300 mm × 400 mm

Snijpunt tussen drie assen en twee assen:

≤ 1 mm radiusbol

Loodrechtheid tussen assen:

±10″

Kantelhoekrotatiefout:

±10″

Gewicht:

Ongeveer 15.000 kg

Verpakking Details:

houten kist

Levering vermogen:

≤3 sets, 6 maanden

Markeren:

5 as draaitafel

Flight Motion Simulation Draaiplaat

Precision Simulation Draaiplaat

Productomschrijving

High Precision Dynamic 5-Axis Simulatie Draaiplaat

Productoverzicht

Deze hoogwaardige HWIL-test- en evaluatievliegbewegingssimulator beschikt over een 5-assige simulatiedrolplaat die verschillende vliegtuighoudingen in werkomgevingen nauwkeurig repliceert.Het reproduceert realistisch mechanische kenmerken tijdens de daadwerkelijke vlucht en wordt voornamelijk gebruikt voor ruimte houding simulatie beweging experimenten van traagheid componenten.

Het systeem biedt hoge dynamische responsmogelijkheden, grote laadcapaciteit en uitgebreide functies, waaronder positie, snelheid, sinusvormige oscillaties en vijfassige koppelingssimulatie.Het is ideaal voor semi-fysieke simulatie-experimenten van opto-elektronica-systemen in de lucht..

Mechanische structuur

De mechanische configuratie bestaat uit twee hoofdonderdelen:

draaitafel met drie assen- Simuleert vliegtuig houding beweging met behulp van O-U-T structuur voor rollen, gieren, en toonhoogte graden van vrijheid
met een diameter van niet meer dan 50 mm- Simulatie van relatieve beweging van het doel met behulp van O-U structuur voor azimuth en toonhoogte vrijheidsgraden

Elke as biedt functies voor positie, snelheid, schommeling en simulatie, waardoor een uitgebreide gesimuleerde bewegingsomgeving wordt gecreëerd voor vliegtuigen, zoekers en doelsimulatoren.

Belangrijkste specificaties

Maximale belasting:Driedraaiplaat: ≥ 35 kg (inclusief bevestigingsapparaat); Driedraaiplaat: ≥ 80 kg (inclusief bevestigingsapparaat)
Afmetingen van de lading:Driedrijfas draaitafel: ≥φ300 mm × 600 mm; tweedachsdraaitafel: ≥φ300 mm × 400 mm
Snijpunt tussen drie assen en twee assen:Bol met een straal van ≤ 1 mm
Perpendiculariteit tussen assen:± 10′′
Fout bij de rotatie met kantelhoek:± 10′′
Mechanische draaitafel afmetingen:Ongeveer 5000 × 2500 × 3600 mm
Gewicht:Ongeveer 15 000 kg

Prestatie-indicatoren

	Drie-assig vluchtas systeem					Tweeassig systeem voor de gezichtslijn van het doel
	Rollen	Y- Wat is er?		Pitch		Azimuth		Pitch
Rotatiehoek bereik	continu	± 65o		± 65o		± 60o		± 60o
drieassig endubbel-as relastiekMotiebereik	Bij de installatie van de doelsimulator wordt de relatieve grens van het veld van de drie-as gemetendraaitafelen depitch Het kader van dedubbel-asdraaitafelis ≥ 40o, het doel simulator diafragma is φ300 mm, en het voorste uiteinde is 600 mm van het midden van de draaitafel; de azimuth bewegingroterendehoekbereik van dedubbel-asdraaitafel is ± 40o.
Minimale hoektarief	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Maximale hoektarief	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Maximale hoekversnelling	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Positie nauwkeurigheid	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Herhaalbaarheid van posities	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Positieresolutie	3.6′′	3.6′′		3.6′′		3.6′′		3.6′′
Eennauwkeurigheid van de ongularrate	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
Eenschildpadtariefstabiliteit	ω≤1 o/s: 2×10^-2 ω>1 o/s: 5 × 10^-3
Frequentie-responsindex	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Double 10, amplitude berekend op basis van maximale hoekversnelling, piek-tot-piek waarde 1°.
