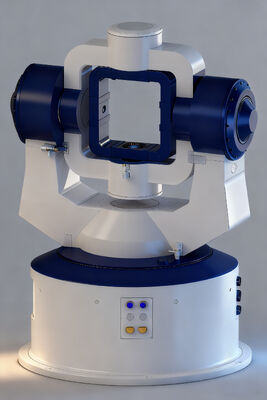

Dynamische 3-assimulatie draaitafel Hoogwaardige HWIL-test en evaluatie Vluchtbewegingssimulator met een maximale belasting van 35 kg

Merknaam:	RUYA
Modelnummer:	/
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	4-6 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Maximale belasting:

35 kg (inclusief montage armatuur)

Afmetingen van de lading:

400 mm × 400 mm × 450 mm

Snijpunt met drie assen:

± 0,3 mm

Loodrechtheid over drie assen:

±18″

Nauwkeurigheid van montageoppervlak:

≤ ± 2′′

nauwkeurigheid van het positioneren van het oppervlak:

≤ ± 2′′

geleidende sleepringen:

maar liefst 80 belsignalen

Gewicht:

Ongeveer 3000 kg

Verpakking Details:

houten kist

Levering vermogen:

≤3 sets, 6 maanden

Markeren:

Flight Motion Simulator voor 3 assen

Evaluatievluchtbewegingssimulator

Dynamische 3-assimulatie draaitafel

Productomschrijving

Dynamische 3-assige simulatiedraaitafel Hoogwaardige HWIL-test- en evaluatievluchtbewegingssimulator

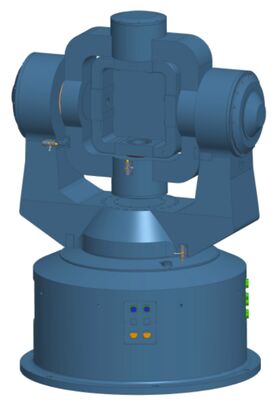

De drieassige simulatiedraaitafel bestaat uit twee hoofdonderdelen: het mechanische draaitafellichaam en het meet- en regelsysteem. De draaitafel heeft een UOO- of UUT-structuur, een nauwkeurig mechanisch assysteem en een platformstructuur met hoge stijfheid. Het beschikt over simulatie-, positie-, snelheids- en zwaaifuncties en kan de driedimensionale beweging van een last simuleren. Het wordt gebruikt in semi-fysieke simulatiesystemen op de grond om een vrijwel realistische bewegingsomgeving te bieden voor belastingen zoals traagheidsnavigatiesystemen. Het kan ook positionering en snelheidsreferenties met één as, twee assen of drie assen bieden voor de te testen belasting, en wordt gebruikt voor het testen en experimenteren van traagheidscomponenten, assemblages en traagheidsnavigatiesystemen.

Technische specificaties

Maximale belasting: 35 kg (inclusief bevestigingsmiddel)
Afmetingen lading: 400 mm × 400 mm × 450 mm
Snijpunt met drie assen: ±0,3 mm
Loodrechtheid op drie assen: ±18″
Nauwkeurigheid montageoppervlak: ≤±2″; Nauwkeurigheid positioneringsoppervlak: ≤±2″
Magnetische lekkage op montageoppervlak: ≤0,1mT (10 mm tot montageoppervlak)
Geleidende sleepringen: Het gebruikerskanaal mag niet minder dan 80 ringen bevatten
Geschatte afmetingen van het machineplatform: lengte 1600 × breedte 1450 × hoogte 2200 mm
Gewicht: Ongeveer 3000 kg

Belangrijkste prestatie-indicatoren

Prestatiespecificaties voor simulatie van drie assen draaitafel

	Simulatiedraaitafel met drie assen
	Rollen(binnenas)	Toonhoogte(middelste as)	Yaw (buitenste as)
Roterende hoek bereik	360° continu	360° continu	360° continu
Maximaal hoekigtarief	400 º/s	400 º/s	300 º/s
Maximale hoekversnelling	4000º/s²	2500º/s²	3000 º/s²
Minimumstabiel tarief	0,003 º/s	0,003 º/s	0,003 º/s
Hoekpositienauwkeurigheid	±10,8″	±10,8″	±10,8″
Frequentieresponsindex Dubbel tien, 0,5°	12 Hz	10 Hz	10 Hz
Frequentieresponsindex Dubbel tien, 0,5°	Tijddomeinrespons van een stapsignaal (amplitude 1°): overshoot ≤ 25%, oscillatiekeer ≤ 1
