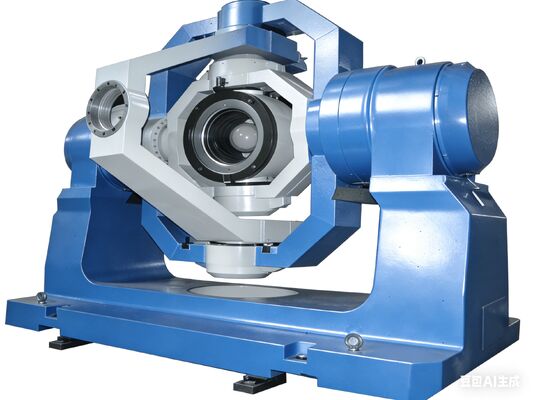

High Precision Dynamic 5 Axis Simulation Turntable High Performance HWIL Testing And Evaluation Flight Motion Simulator (HVIL-test en evaluatie) Vliegbewegingssimulator

Merknaam:	RUYA
Modelnummer:	/
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	4-6 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Maximale belasting:

Drieassige draaischijf: ≥ 35 kg . Draaischijf met twee assen: ≥ 80 kg

Afmetingen van de lading:

Draaitafel met drie assen: ≥φ300 mm × 600 mm; Draaitafel met twee assen: ≥φ300 mm × 400 mm

Snijpunt tussen drie assen en twee assen:

≤ 1 mm radiusbol

Loodrechtheid tussen assen:

±10″

Kantelhoekrotatiefout:

±10″

Gewicht:

Ongeveer 15.000 kg

Verpakking Details:

houten kist

Levering vermogen:

≤3 sets, 6 maanden

Markeren:

5 as draaitafel

Flight Motion Simulation Draaiplaat

Precision Simulation Draaiplaat

Productomschrijving

Hoge Precisie Dynamische 5-Assige Simulatie Draaitafel High Performance HWIL Testing And Evaluation Flight Motion Simulator

Een vijf-assige simulatie draaitafel kan verschillende houdingen van een vliegtuig in zijn werkomgeving simuleren, waarbij de relevante mechanische kenmerken tijdens de daadwerkelijke vlucht realistisch worden weergegeven. Het wordt voornamelijk gebruikt voor ruimtehoudingssimulatie- en bewegingsexperimenten van traagheidsonderdelen, met hoge dynamische responsmogelijkheden, grote belastingen, posities, snelheden, sinusvormige oscillaties en vijf-assige koppelingssimulatiefuncties. Het kan worden gebruikt voor semi-fysische simulatie-experimenten van boord opto-elektronische systemen.

De mechanische structuur omvat voornamelijk een drie-assige draaitafel die de houdingsbeweging van een vliegtuig simuleert en een twee-assige draaitafel die de relatieve beweging van een doelwit simuleert. Elke as heeft positie-, snelheids-, zwaai- en simulatiefuncties, die een gesimuleerde bewegingsomgeving bieden voor belastingen zoals vliegtuigen, zoekers en doelsimulatoren. De drie-assige draaitafel gebruikt een O-U-T-structuur om de drie vrijheidsgraden van rotatie van een vliegtuig te simuleren: rollen, gieren en stampen. De twee-assige draaitafel gebruikt een O-U-structuur om de twee vrijheidsgraden van rotatie te realiseren: azimut en stampen, waarbij de relatieve beweging (stamp- en gier-zichtlijnhoek) tussen het vliegtuig en het doelwit wordt gesimuleerd.

1. Maximale belasting: Drie-assigedraaitafel: ≥ 35 kg (inclusief montagebevestiging) ; Twee-assige draaitafel: ≥ 80 kg (inclusief montagebevestiging) ;

2. Belastingafmetingen : Drie-assige draaitafel: ≥φ300mm × 600mm ; Twee-assige draaitafel: ≥φ300mm × 400mm ;

3. Kruising tussen drie assen en twee assen: ≤ 1 mm radius bol;

4. Loodrechtheid tussen assen: ±10″;

5. Kantelhoekrotatiefout: ±10″;

6. De geschatte afmetingen van de mechanische draaitafel zijn: lengte 5000 × breedte 2500 × hoogte 3600 mm ;

7. Gewicht: Ongeveer 15.000 kg.

Belangrijkste prestatie-indicatoren

	Drie-assig vluchtassysteem					Twee-assig doelzichtlijnassysteem
	Rollen	Gieren		Stampen		Azimut		Stampen
Rotatiehoek bereik	continu	±65º		±65º		±60º		±60º
Drie-assig en twee-assig relatieve beweging bereik	Met de doelsimulator geïnstalleerd, is de relatieve limiet van het stampframe van de drie-assige draaitafel en het stampen frame van de twee-assige draaitafel ≥40º, de doelsimulatoropening is φ300mm en de voorkant bevindt zich op 600mm afstand van het midden van de draaitafel; het azimutbewegingsrotatiehoekbereik van de twee-assige draaitafel is ±40º.
Minimale hoeksnelheid	0,001 º/s	0,001 º/s		0,001 º/s		0,001 º/s		0,001 º/s
Maximale hoeksnelheid	400 º/s	300 º/s		300 º/s		50 º/s		50 º/s
Maximale hoekversnelling	4000º/s ²	3000º/s ²		2000 º/s ²		450 º/s ²		450 º/s ²
Positie nauwkeurigheid	±15″	±15″		±15″		±15″		±15″
Positie herhaalbaarheid	7.2″	7.2″		7.2″		7.2″		7.2″
Positie resolutie	3.6″	3.6″		3.6″		3.6″		3.6″
Hoeksnelheid nauwkeurigheid	ω≤10 º/s:0,1 º/s ω≥10 º/s:0,1 º/s
Hoeksnelheid stabiliteit	ω≤1 º/s: 2×10 ^-2 ω > 1 º/s: 5×10 ^-3
Frequentie respons index	12Hz	8Hz	8Hz		4Hz		4Hz
	Dubbel 10, amplitude berekend op basis van maximale hoekversnelling, piek-tot-piek waarde 1°.
