Geactificeerde arm coördinaten meetmachine

Hoge precisie draagbare CMM RA535 3D-meetarm met een meetbereik van 3,5 m

Hoge precisie draagbare CMM RA535 3D-meetarm met een meetbereik van 3,5 m

Merknaam:	RUYA
Modelnummer:	RA535
Moq:	1 pc
Prijs:	Onderhandelbaar
Leveringstermijn:	5-10 working days
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Place of Origin:

China

Certificering:

ISO 9001

Nauwkeurigheid:

0,1 mm

Herhaalbaarheid:

0,071 mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Markeren:

3D CMM-meetarm

gecoördineerde metende machine

Geactificeerde CMM-meetarm

Productomschrijving

High Precision Portable CMM RA535 3D Measuring Arm Articulated Arm Coordinate Measuring Machine

Productoverzicht

De RA5-serie CMM draagbare meetarm is ontworpen voor nauwkeurige meettoepassingen in verschillende industriële sectoren, waaronder autoproductielijnen, onderhoudsfaciliteiten voor vliegtuigen,scheepswerven, locomotieffabrieken en malenfabrieken.

Normen voor nauwkeurigheid

Overeenkomstig de internationale standaardcoördinaten B89.4.22-2004:

Eenvoudige herhaalbaarheidstest:Metingen van de standaardafwijking en het gemiddelde van het middelpunt met behulp van meerdere gegevensverzamelingen in één punt om de herhaalbaarheid van meetapparatuur te testen
Ruimtelijk nauwkeurige lengtemeting:Beoordeelt de meetnauwkeurigheid door middel van meerdere standaardlengtemetingen, waarbij 95% van de vereiste resultaten binnen de kalibratie-nauwkeurigheidsnormen valt

Metingsmogelijkheden

Geometrische functie detectie

Meten van geometrische kenmerken op werkstukken en het genereren van nieuwe kenmerken door middel van projectie en kruising
Snel analyseren van ruimtelijke afmetingen met inbegrip van afstanden en hoeken tussen geometrische kenmerken
Coördinatensystemen aanpassen via punten, lijnen en oppervlakken met lineaire afmetingsmarkering

GD&T Geometrische tolerantie detectie

De meetsoftware biedt uitgebreide GD&T-instrumenten voor het evalueren van vorm- en positie-toleranties, waaronder verticaliteit, parallelisme, vlakheid, cilindrisiteit, coaxialiteit, helling,en positie.

3D-modelvergelijking

met een vermogen van meer dan 50 W,de software biedt verschillende coördinatenlijningsmethoden om gemeten geometrische kenmerken en oppervlaktepuntengegevens automatisch te vergelijken met theoretische waarden op 3D-modellen, die uitgebreide foutanalyse-grafische rapporten genereert.

Verslaggeving van de test

De krachtige inspectieverslag aanpassing functie maakt snelle output van gedetailleerde, beeld en tekst rapporten met afbeeldingen en tekst.

Toepassingsgebieden

Productielijnen voor de automobielindustrie, de luchtvaart, de scheepsbouw, de productie van inspectieapparatuur, de productie van vormen en diverse industriële toepassingen voor nauwkeurige metingen.

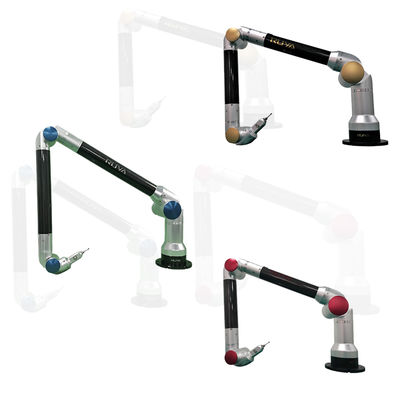

Productspecificaties

Model	Ruimtelijk meetbereik	Fout met ruimte-lengte-aanduiding	Consistentie van de eenassige coördinatenmeting
RA515	1.5m	0.035mm	0.025 mm
RA520	2.0m	0.045 mm	0.032mm
RA525	2.5m	0.060 mm	0.035mm
RA530	3.0m	0.080 mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

Optioneel accessoire
