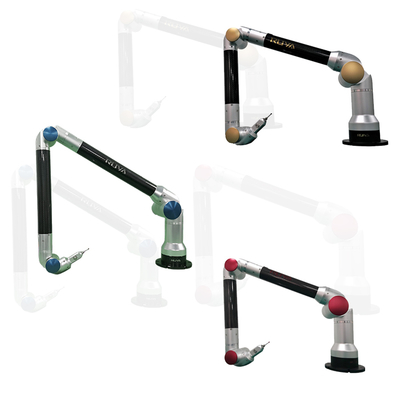

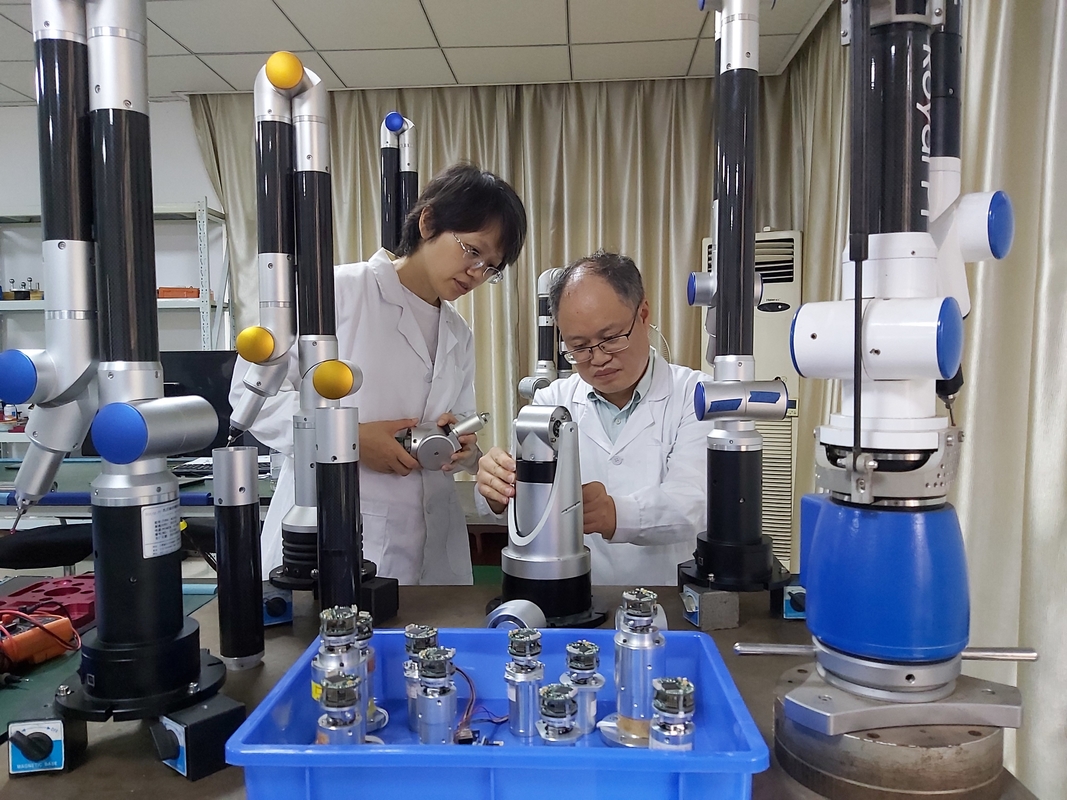

Hoge Precisie Draagbare CMM RA535 3D Meetarm Gearticuleerde Arm Coördinatenmeetmachine

Productomschrijving

RA5 SERIE CMM Draagbare Meetarm wordt voornamelijk gebruikt voor de precisie meting van de productielijn van auto's, onderhoudsfabrieken voor vliegtuigen, scheepswerven, locomotieffabrieken, matrijzenfabrieken, enz.

Nauwkeurigheid van de test (in overeenstemming met de gemeenschappelijke internationale standaard coördinaat B89.4.22-2004):

(1) herhaalbaarheidstestmethode voor één punt: De standaard probe wordt in de nestkegel geplaatst in de richting van meerdere gegevens van één punt die door de software worden verzameld om de punt te berekenen naar de standaarddeviatie en de kegel van elk punt (enkel punt) gemiddelde standaarddeviatie van het centrum. Deze methode wordt gebruikt om de herhaalbaarheid van test- en meetapparatuur te testen.

(2) ruimtelijke precisie lengtemeetmethoden: het meetbereik, gemeten met een standaard lengte van de test vele malen de waarde van de lengte van het standaardapparaat, de meetresultaten met de theoretische waarde van de standaarddeviatie tussen de apparaten als de standaarddeviatie. Als 95% van de meetresultaten binnen de nauwkeurigheid van de kalibratie valt, voldoet de standaarddeviatie van ± 2σ betrouwbaarheidsniveau, deze methode als een algemene kwaliteitsmeetnauwkeurigheidscriteria

Detectie van geometrische kenmerken

1. Meet de geometrische kenmerken op het werkstuk. En door projectie en kruising worden bestaande geometrische kenmerken gepast om nieuwe kenmerken te genereren.

2. Analyseer snel ruimtelijke afmetingen zoals afstanden en hoeken tussen geometrische kenmerken.

3. Het coördinatensysteem kan worden aangepast via punten, lijnen en oppervlakken, en lineaire afmetingen kunnen worden gemarkeerd.

GD&T geometrische tolerantiedetectie

De meetsoftware biedt GD&T-tools om de vorm- en positietoleranties van geometrische kenmerken te evalueren. Bijvoorbeeld verticaliteit, parallelheid, vlakheid, cilindriciteit, coaxialiteit, helling, positie, enz.

Vergelijking tussen 3D-model en daadwerkelijk object

De software is compatibel met meerdere 3D-dataformaten en biedt meerdere coördinatenuitlijningsmethoden. Het kan automatisch gemeten geometrische kenmerken en oppervlaktepuntgegevens vergelijken met theoretische waarden op het driedimensionale model en grafische foutanalyserapporten leveren.

Testrapport

Testrapporten in PDF-, Excel- en mht-formaten kunnen snel worden uitgevoerd.

De aanpassingsfunctie voor het inspectierapport is krachtig en het uitvoerrapport is handig en snel, met afbeeldingen en tekst.

Toepassingsgebieden: gebruikt in de productielijn van auto's, lucht- en ruimtevaart, scheepsbouw, fabricage van inspectie-armaturen, matrijzenbouw, enz.

Productparameters

Optionele Accessoires:
