Geactificeerde arm coördinaten meetmachine

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine

Merknaam:	RUYA
Modelnummer:	RA520
Moq:	1 pc
Prijs:	Onderhandelbaar
Leveringstermijn:	5-10 working days
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Place of Origin:

China

Certificering:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

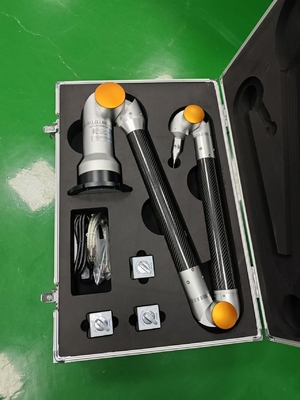

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Productomschrijving

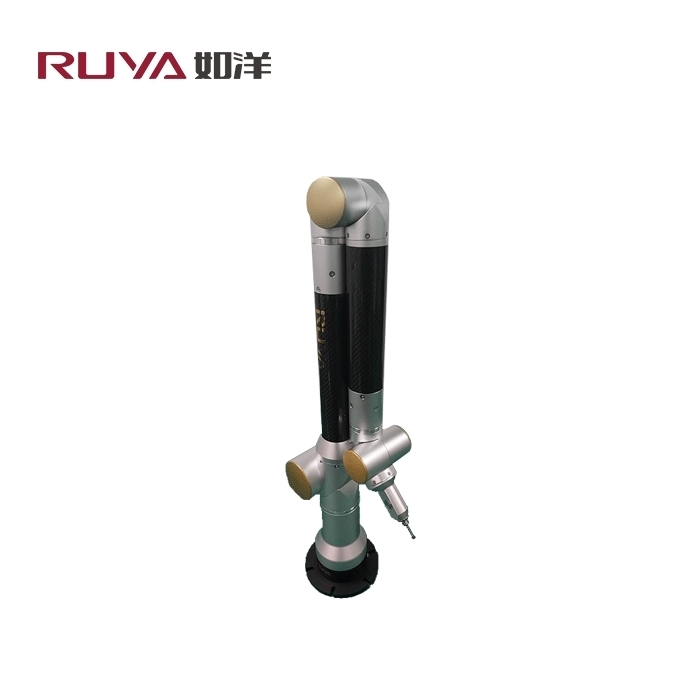

Draagbare CMM RA520 Hoge Precisie 3D Meetarm Gearticuleerde Arm Coördinaat Meetmachine

Productbeschrijving

De belangrijkste kenmerken zijn:

1. Absolute hoge precisie encoder wordt gebruikt om de nauwkeurigheid en stabiliteit van het instrument te garanderen, en er is geen noodzaak om te zoeken naar verandering bij het opstarten;

2. Met behulp van geleidende sleepringen van militaire kwaliteit kunnen alle gewrichten oneindig draaien;

3. Online is eenvoudig en handig, sluit gewoon aan op de computer via een USB-kabel;

4. Breed werktemperatuurbereik, kan betrouwbaar worden gebruikt bij een omgevingstemperatuur van 10°C-40°C;

Armlichaam van luchtvaart-koolstofvezelbuis, lichtgewicht en kleine vervorming, voldoet aan de meetbehoeften altijd en overal (gewicht slechts 7 kg);6. De standaardverbindingen die door matrijsopening worden vervaardigd, maken het werkproces zeer stabiel;
Het kan worden uitgerust met een batterijmodule om metingen ter plaatse uit te voeren zonder voeding om gegevensverlies door plotselinge stroomuitval te voorkomen;
Een verscheidenheid aan montagecomponenten en een volledig assortiment Renishaw-tasters zijn beschikbaar voor eenvoudige vervanging;
Met een verscheidenheid aan installatiemethoden; statief, magnetische basis (magnetische zuignap) en U-vormige clips, enz., kan snelle meting ter plaatse worden gerealiseerd;

Detectie van geometrische kenmerken

1. Meet de geometrische kenmerken op het werkstuk. En door projectie en kruising worden bestaande geometrische kenmerken aangepast om nieuwe kenmerken te genereren.

2. Analyseer snel ruimtelijke afmetingen zoals afstanden en hoeken tussen geometrische kenmerken.

3. Het coördinatensysteem kan worden aangepast via punten, lijnen en oppervlakken, en lineaire afmetingen kunnen worden gemarkeerd.

GD&T geometrische tolerantiedetectie

De meetsoftware biedt GD&T-tools om de vorm- en positietoleranties van geometrische kenmerken te evalueren. Bijvoorbeeld verticaliteit, parallelheid, vlakheid, cilindriciteit, coaxialiteit, helling, positie, enz.

Vergelijking tussen 3D-model en daadwerkelijk object

De software is compatibel met meerdere 3D-dataformaten en biedt meerdere coördinatenuitlijningsmethoden. Het kan automatisch gemeten geometrische kenmerken en oppervlaktepuntgegevens vergelijken met theoretische waarden op het driedimensionale model en grafische foutanalyserapporten leveren.

Testrapport

Testrapporten in PDF-, Excel- en mht-formaten kunnen snel worden uitgevoerd.

De aanpassingsfunctie voor inspectierapporten is krachtig en het uitvoerrapport is handig en snel, met afbeeldingen en tekst.

Toepassingsgebieden:gebruikt in de productielijn van auto's, lucht- en ruimtevaart, scheepsbouw, fabricage van inspectie-armaturen, matrijzenbouw, enz.

Productparameters

RA5-serie specificatie
Model	Ruimtelijke meetbereik/m	Ruimte-lengte indicatiefout/mm	Eénassige coördinatenmeetconsistentie/mm
RA515	1,5 m	0,035 mm	0,025 mm
RA520	2,0 m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0 m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

Optionele accessoires:

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 1

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 2

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 3

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 4

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 5

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 6

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 7

Draagbare CMM RA520 High Precision 3D Measuring Arm Articulated Arm Coordinate Measuring Machine 8
