Geactificeerde arm coördinaten meetmachine

RUYA RA515 High Precision Articulated Arm Coordinate Measuring Machine met een nauwkeurigheid van 0,035 mm en een meetbereik van 1,5 m

RUYA RA515 High Precision Articulated Arm Coordinate Measuring Machine met een nauwkeurigheid van 0,035 mm en een meetbereik van 1,5 m

Merknaam:	RUYA
Modelnummer:	RA515
Moq:	1 pc
Prijs:	Onderhandelbaar
Leveringstermijn:	5-10 working days
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Place of Origin:

China

Certificering:

ISO 9001

Nauwkeurigheid:

0,035 mm

Herhaalbaarheid:

0,025 mm

Packaging Details:

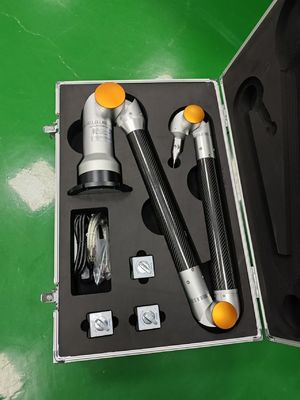

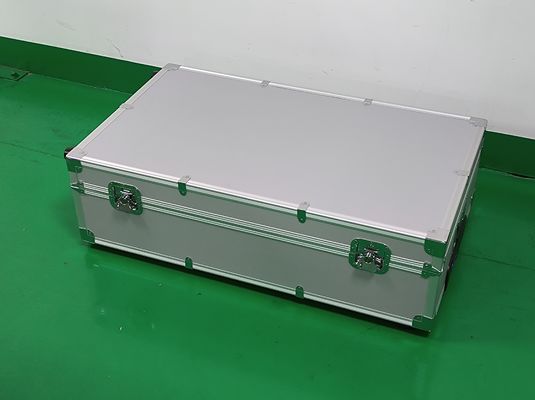

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Markeren:

Draagbare 3D Meetarm

Hoge Precisie Gecoördineerde Metende Machine

Draagbare CMM Coördinatenmeetmachine

Productomschrijving

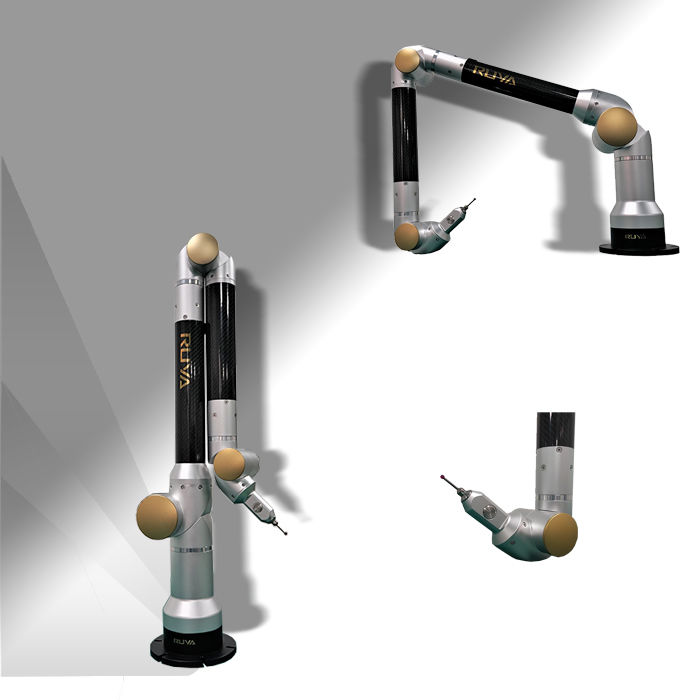

RUYA RA515 Gelede arm Coördinatenmeetmachine Draagbare CMM Hoge precisie 3D-meetarm

Productoverzicht

Instrumentsamenstelling:

Vast platform

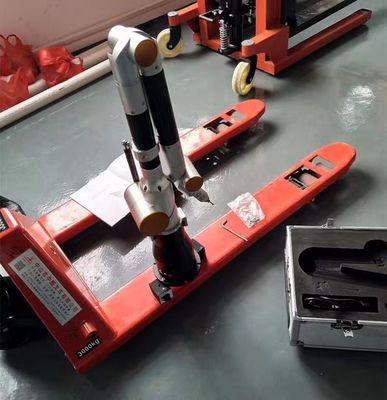

Magnetische standaard (of zuignap, statief)
Meetmachine gastheer
Computer- en software
Meetkop montage

Tijdens meetwerkzaamheden moet het systeem stabiel op het platform worden bevestigd (nivellering is niet vereist, maar de relatieve positie tussen de meetmachine en het werkstuk moet gedurende het gehele meetproces stabiel blijven). De hoofdeenheid wordt vastgezet met zuignappen of schroeven, terwijl de draagbare computer is aangesloten via een USB-signaalkabel. De software verzorgt de acquisitie en verwerking van meetgegevens en genereert uitgebreide meetrapporten.

Meetmogelijkheden

Detectie van geometrische kenmerken

Meet geometrische kenmerken op werkstukken en genereer nieuwe kenmerken door projectie en kruising van bestaande geometrische elementen
Snelle analyse van ruimtelijke dimensies, inclusief afstanden en hoeken tussen geometrische kenmerken
Aangepaste creatie van coördinatensystemen met behulp van punten, lijnen en oppervlakken met mogelijkheden voor het markeren van lineaire afmetingen

GD&T Geometrische tolerantiedetectie

De meetsoftware biedt uitgebreide GD&T-tools voor het evalueren van vorm- en positietoleranties van geometrische kenmerken, waaronder verticaliteit, parallelliteit, vlakheid, cilindriciteit, coaxialiteit, inclinatie, positie en meer.

Vergelijking van 3D-model met werkelijke objecten

Softwarecompatibiliteit met meerdere 3D-gegevensformaten en verschillende coördinatenuitlijningsmethoden maakt automatische vergelijking van gemeten geometrische kenmerken en oppervlaktepuntgegevens met theoretische waarden uit 3D-modellen mogelijk, waardoor gedetailleerde grafische rapporten met foutanalyse worden verkregen.

Testrapportage

Snelle uitvoer van testrapporten in PDF-, Excel- en MHT-formaten. De krachtige aanpassingsfunctionaliteit voor inspectierapporten zorgt voor handige, snelle rapportage met uitgebreide tekst- en grafische documentatie.

Toepassingsgebieden

Autoproductielijnen, lucht- en ruimtevaart, scheepsbouw, productie van inspectiearmaturen, matrijzenbouw en aanverwante industriële toepassingen.

Productspecificaties

Model	Ruimtelijk meetbereik	Indicatiefout ruimtelengte	Uniaxiale coördinatenmeetconsistentie
RA515	1,5 m	0,035 mm	0,025 mm
RA520	2,0 m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0 m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

Optionele accessoires
