RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm

Merknaam:	RUYA
Modelnummer:	RA515
Moq:	1 pc
Prijs:	Onderhandelbaar
Leveringstermijn:	5-10 working days
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Place of Origin:

China

Certificering:

ISO 9001

Accuracy:

0.035mm

Repeatability:

0.025mm

Packaging Details:

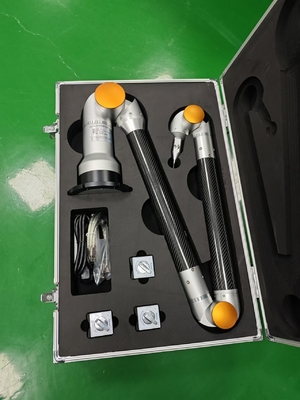

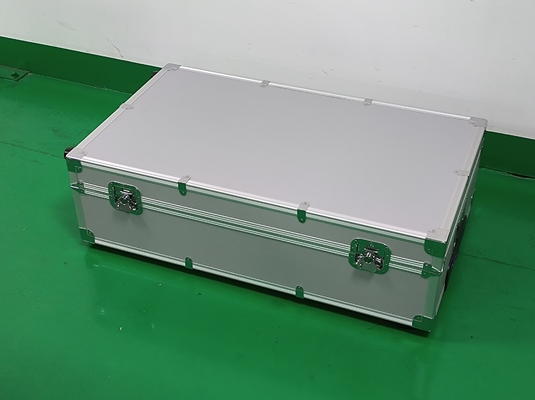

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Productomschrijving

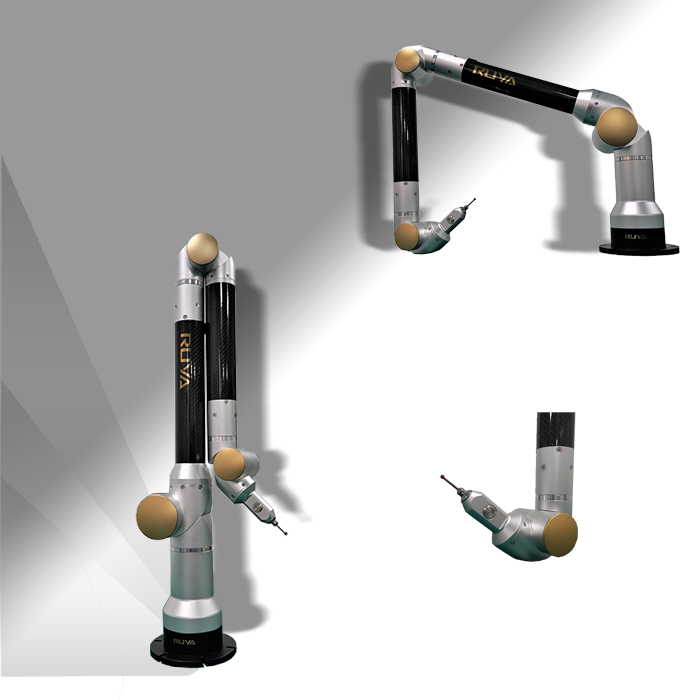

RUYA RA515 Geactificeerde Arm Coördinate Measuring Machine Draagbare CMM Hoge Precision 3D Measuring Arm

Productbeschrijving

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 0

Instrumentencompositie

1° vast platform,

2 ∆ Magnetische steun (of zuigbeker, statief),

3 Meetmachine-host,

4­computer en software,

5·De meetkop bestaat uit meerdere delen.

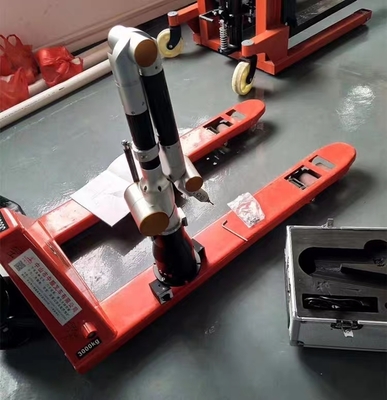

Bij het meten, it must be stably fixed on the platform (it is not required to be level but the relative position of the measuring machine and the workpiece to be measured is required to be stable during the whole measuring process), wordt de hoofdunit van de meetmachine bevestigd door een zuigbeker of schroeven, wordt de draagbare computer via een USB-signaalleiding met de hoofdunit verbonden,en de software is voltooid Verwerving en verwerking van meetgegevens en productie van meetrapporten.

Geometrische kenmerken detecteren

1. de geometrische kenmerken op het werkstuk meten. en door middel van projectie en snijden worden bestaande geometrische kenmerken aangepast om nieuwe kenmerken te genereren.

2. Analyseer snel ruimtelijke afmetingen zoals afstanden en hoeken tussen geometrische kenmerken.

3Het coördinatensysteem kan worden aangepast via punten, lijnen en oppervlakken, en lineaire afmetingen kunnen worden gemarkeerd.

GD&T geometrische tolerantie detectie

De meetsoftware biedt GD&T-tools om de vorm- en positie-toleranties van geometrische kenmerken te evalueren.,positie, enz.

Vergelijking tussen 3D-model en daadwerkelijk object

De software is compatibel met meerdere 3D-dataformaten en biedt meerdere coördinaten uitlijningsmethoden.Het kan automatisch gemeten geometrische kenmerken en oppervlaktepuntgegevens vergelijken met theoretische waarden op het driedimensionale model, en het verstrekken van foutanalyse-grafische verslagen.

Testrapport

Testrapporten in PDF-, Excel- en mht-formaten kunnen snel worden geproduceerd.

De aanpassingsfunctie van het inspectieverslag is krachtig en het uitvoerverslag is handig en snel, met afbeeldingen en teksten.

Toepassingsvelden:gebruikt in de productielijn van auto's, luchtvaart, scheepsbouw, productie van inspectietoestellen, productie van malen, enz.

Productparameters

Specificatie van de RA5-serie
Model	Ruimtelijk meetbereik/m	Verkrijgbaar door middel van een verzameling van gegevens	Eenassige coördinaten meetconsistentie /mm
RA515	1.5m	0.035mm	0.025 mm
RA520	2.0m	0.045 mm	0.032mm
RA525	2.5m	0.060 mm	0.035mm
RA530	3.0m	0.080 mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

Optioneel accessoire:

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 2

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 3

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 4

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 5

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 6

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 7

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 8

RUYA RA515 Gearticuleerde Arm Coördinaat Meetmachine Draagbare CMM Hoge Precisie 3D Meetarm 9
