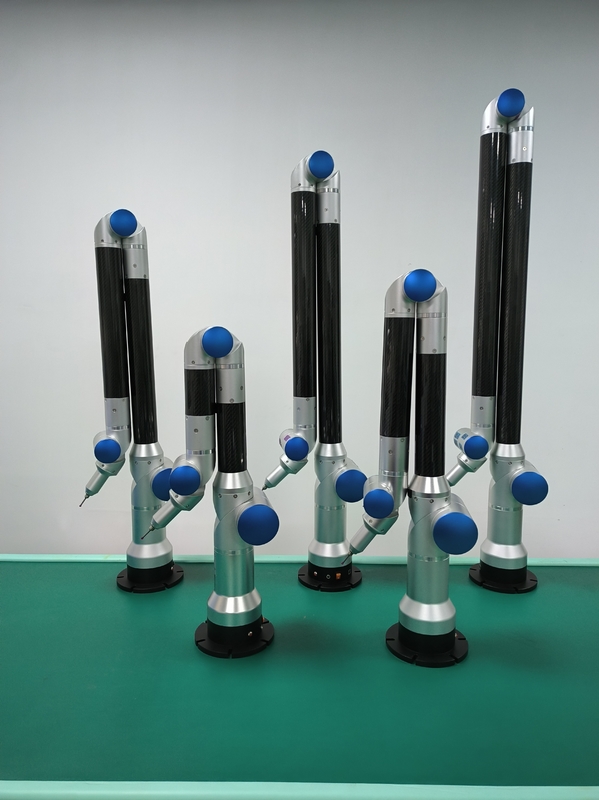

3D Meetarm RA330 Draagbare Coördinatenmeetmachine Draagbare CMM

Productomschrijving

Draagbare CMM in de automotive-, olie- en gas- en zware industrie

Toepassing: auto-industrie, lucht- en ruimtevaart en maritieme sector, machinebouw, reverse engineering en andere gebieden.

Intelligente multi-gewricht coördinatenmeetmachine (CMM) is een nieuwe technologie-intensieve, betaalbare coördinatenmeetapparaat, dat gebruik maakt van een volledig draaibare open ketenstructuur en de traditionele coördinatenmeetmachine platform en rails volledig achterwege laat, waardoor het productgewicht en -volume drastisch worden verminderd, de prijzen aanzienlijk lager zullen zijn, het gebruiksgemak en de milieu-eisen voor het gebruik sterk verbeterd zijn, lichtgewicht, eenvoudig en goedkoop. En uit de laboratoriumcoördinatenmeetmachine kan de werkplaats en de locatie worden betreden, is een revolutionaire wetenschappelijke en technologische prestatie in de meettechniek.

Basisfuncties

Detectie van geometrische kenmerken

1. Meet de geometrische kenmerken op het werkstuk. En door projectie en kruising worden bestaande geometrische kenmerken aangepast om nieuwe kenmerken te genereren.

2. Analyseer snel ruimtelijke afmetingen zoals afstanden en hoeken tussen geometrische kenmerken.

3. Het coördinatensysteem kan worden aangepast via punten, lijnen en oppervlakken, en lineaire afmetingen kunnen worden gemarkeerd.

GD&T geometrische tolerantiedetectie

De meetsoftware biedt GD&T-tools om de vorm- en positietoleranties van geometrische kenmerken te evalueren. Bijvoorbeeld verticaliteit, parallelheid, vlakheid, cilindriciteit, coaxialiteit, helling, positie, etc.

Vergelijking tussen 3D-model en daadwerkelijk object

De software is compatibel met meerdere 3D-dataformaten en biedt meerdere coördinatenuitlijningsmethoden. Het kan automatisch gemeten geometrische kenmerken en oppervlaktepuntgegevens vergelijken met theoretische waarden op het driedimensionale model en grafische foutanalyserapporten leveren.

Testrapport

Testrapporten in PDF-, Excel- en mht-formaten kunnen snel worden uitgevoerd.

De aanpassingsfunctie voor inspectierapporten is krachtig en het uitvoerrapport is handig en snel, met afbeeldingen en tekst.

Toepassingsgebieden:gebruikt voor auto-onderdelen, motorfietsframes, pijpfittingmetingen, robotarmmetingen, plaatwerkproductie, materiaalrekfabriek, onderwijsdemonstratie, etc.

Productparameters

Optionele accessoires:
