2DTGZ twee-assige tweedimensionale uiterst nauwkeurige bewegingstestdraaitafel met 50 kg draagvermogen

2DTGZ twee-assige tweedimensionale uiterst nauwkeurige bewegingstestdraaitafel met 50 kg draagvermogen

Merknaam:	RUYA
Modelnummer:	2DTGZ
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Gewicht laden:

50 kg

Afmeting van de lading:

300 mm × 300 mm × 200 mm

Rate Range (intern):

0.001°/s~15°/s

Het tariefbereik (buiten):

0.001°/s~15°/s

Hoek Rotatiebereik (binnen):

-50°~+50°

Hoek Rotatiebereik (buiten):

0 ~ 360 °

Maximale hoekversnelling (intern):

≥ 10°/s2

Maximale hoekversnelling (buiten):

≥ 10°/s2

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

Dual-axis Tracking Turntable

High-precision Tracking Turntable

Two-dimensional Motion Test Tracking Turntable

Productomschrijving

2DTGZ Tweeassige tweedimensionale uiterst nauwkeurige bewegingstest- en tracking-draaitafel

Productoverzicht

De 2DTGZ tweeassige tweedimensionale uiterst nauwkeurige bewegingstest- en tracking-draaitafel beschikt over een ontwerp met twee vrijheidsgraden met een azimut-as (X-as) en een pitch-as (Y-as), geïntegreerd met een precisie-servobesturingssysteem om uitzonderlijke tweedimensionale bewegingstestnauwkeurigheid te bereiken.

Deze draaitafel is speciaal ontworpen voor lucht- en ruimtevaartcomponenten, opto-elektronische apparatuur en traagheidsnavigatiesystemen en ondersteunt diverse experimentele scenario's, waaronder doelsimulatie, zwaaiscannen en dynamische tracking. Het reproduceert nauwkeurig complexe bewegingstrajecten met prestaties van onderzoeksniveau, voldoet aan strenge testvereisten in zeer dynamische omgevingen en ondersteunt geavanceerde technologieontwikkeling en apparatuurverificatie.

Technische specificaties

Specificatie	Waarde
Draagvermogen	50Kg
Afmetingen belasting	300mm300mm200mm
Rotatienauwkeurigheid van dubbele as	±3″
Loodrechtheid van dubbele as	±3″
Snijpunt van dubbele as	Ф0.5mm diameter bol
Positioneringsfout van hoekpositie	Buitenframe: ±15″ Binnenframe: ±15″
Herhaalbaarheid van hoekpositie	±15″
Snelheidsbereik	Binnenframe: 0.001°/s~15°/s Buitenframe: 0.001°/s~15°/s
Draaihoekbereik	Buitenframe: 0~360° Binnenframe: -50°~+50°
Snelheidsnauwkeurigheid	ω≤1°/s: 210⁻³ (1° gemiddelde) 1°/s≤ω<10°/s: 210⁻⁴ (10° gemiddelde) ω≥10°/s: 2*10⁻⁵ (360° gemiddelde)
Maximale hoekversnelling	Binnenframe: ≥10°/s² Buitenframe: ≥10°/s²

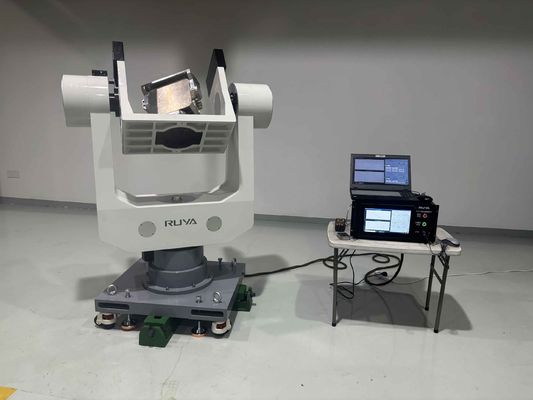

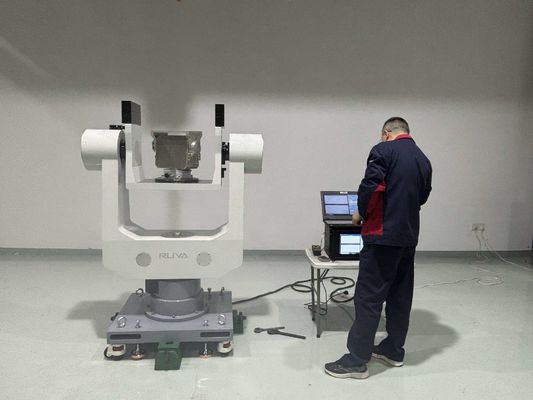

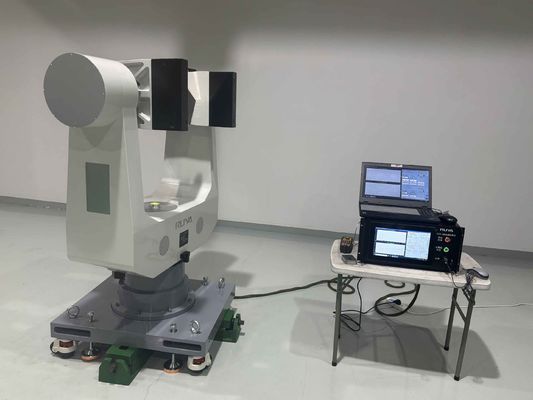

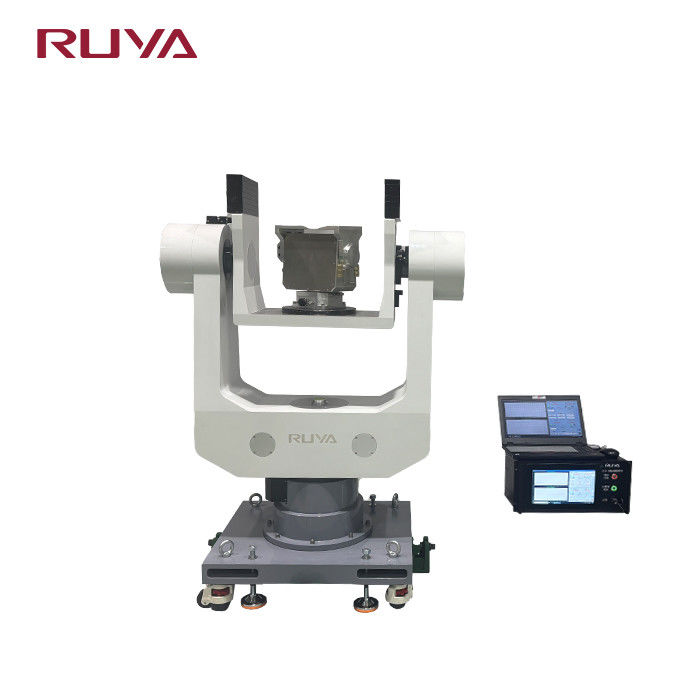

Productafbeeldingen
