2DT450GZ Draaitafel met dubbele as en een laadgewicht van 30 kg voor bewegingstesten

2DT450GZ Draaitafel met dubbele as en een laadgewicht van 30 kg voor bewegingstesten

Merknaam:	RUYA
Modelnummer:	2DT450GZ
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Gewicht laden:

Tafeldiameter:

F450 mm

Rotatie-nauwkeurigheid van twee-assen:

± 3′′

Perpendiculariteit van de dubbele as:

± 3′′

Het plaatsen herhaalbaarheid:

± 1,5′′

Gewicht:

380 kg

Maximale hoekversnelling (intern):

≥ 50°/s2

Maximale hoekversnelling (buiten):

≥ 50°/s2

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

Draaiplaat met dubbel asvervolg

Draaiplaat met tracking op tafel

2DT450GZ dubbelassige draaitafel

Productomschrijving

2DT450GZ Dual Axis tafelblad-tracking draaitafel bewegingstestapparatuur

Productoverzicht

De 2DT450GZ draaitafel met twee assen is een uiterst nauwkeurig tweedimensionaal testapparaat met een bewegingssysteem met dubbele vrijheidsgraden op zowel de azimut- (X) als de pitch- (Y)-as. Dit geavanceerde systeem simuleert nauwkeurig complexe bewegingstrajecten en heeft een tafelbladontwerp dat compatibel is met verschillende precisiecomponenten. Deze apparatuur wordt op grote schaal gebruikt in experimentele scenario's, waaronder positiekalibratie, rate swing-tests en dynamische tracking, en levert stabiele en betrouwbare prestaties voor wetenschappelijk onderzoek, ruimtevaart en andere veeleisende gebieden. Het dient als een ideaal platform voor hoogwaardige bewegingssimulatie en functionele verificatie.

Technische specificaties

Specificatie	Waarde
Gewicht laden	30 kg
Tafeldiameter	Ф450mm
Vlakheid van de tafel	0,02 mm
Tabeluitloop	0,02 mm
Roterende nauwkeurigheid van dubbele as	±3″
Loodrechtheid van dubbele as	±3″
Snijpunt van dubbele as	Kogel met een diameter van Ф0,5 mm
Positioneringsfout van hoekpositie	Buitenframe: ±3″ Binnenframe: ±2″
Positionering Herhaalbaarheid van hoekpositie	±1,5″
Tariefbereik	Binnenframe: 0,001°/s~15°/s Buitenframe: 0,001°/s~15°/s
Hoek roterend bereik	Buitenframe: ±90° Binnenframe: ±170°
Beoordeel nauwkeurigheid	ω≤1°/s: 210⁻³ (1° gemiddeld) 1°/s≤ω<10°/s: 210⁻⁴ (10° gemiddeld) ω≥10°/s: 2*10⁻⁵ (360° gemiddeld)
Maximale hoekversnelling	Binnenframe: ≥50°/s² Buitenframe: ≥50°/s²
Gewicht	380 kg

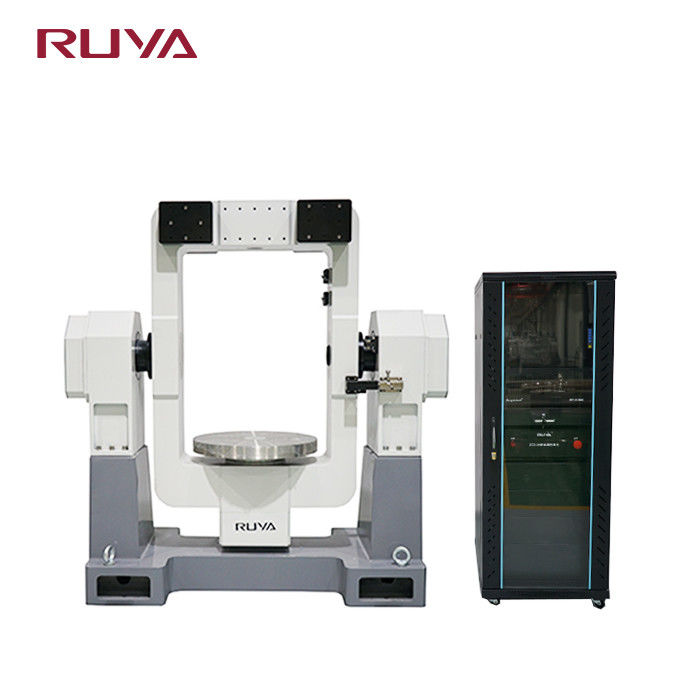

Productafbeeldingen
