2DT450GZ Dual Axis Tabletop Tracking Turntable Motion Test Equipment

2DT450GZ Dual Axis Tabletop Tracking Turntable Motion Test Equipment

Merknaam:	RUYA
Modelnummer:	2DT450GZ
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Load Weight:

Lijstdiameter:

F450 mm

Rotary Accuracy Of Dual-Axis:

Perpendiculariteit van de dubbele as:

± 3′′

Positioning Repeatability:

±1.5″

Weight:

380Kg

Maximum Angular Acceleration（inner）:

≥50°/s²

Maximale hoekversnelling (buiten):

≥ 50°/s2

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

Draaiplaat met dubbel asvervolg

Draaiplaat met tracking op tafel

2DT450GZ dubbelassige draaitafel

Productomschrijving

2DT450GZ Twee-assige tafeltracking-toetsapparatuur voor draaitafelbewegingen

Productbeschrijving

De draaitafel met twee-assig tracering is een tweedimensionale testapparatuur met hoge precisie die is uitgerust met een systeem met twee vrijheidsgraden op de azimut-as (X) en de toonhoogte-as (Y),die complexe bewegingsbanen nauwkeurig kunnen simulerenHet heeft een tafelontwerp en is compatibel met verschillende precisiecomponenten en -componenten.en dynamische trackingDe stabiele en betrouwbare prestaties bieden nauwkeurige testondersteuning voor wetenschappelijk onderzoek, militaire industrie, lucht- en ruimtevaart en andere gebieden.en is een ideaal platform voor hoogwaardige bewegingssimulatie en functionele verificatie.

Productparameters

Specificatie
1	Gewicht van de lading	30 kg
2	Diameter van de tafel	F450 mm
3	Platheid van tafel	0.02 mm
4	Tabelverloop	0.02 mm
5	Rotatie-nauwkeurigheid van twee-assen	± 3′′
6	Perpendiculariteit van de dubbele as	±3′′
7	Snijpunt van de dubbele as	F0,5 mm diameter bal
8	Positioneringsfout van hoekpositie	Buitenkader:± 3′′;
8	Positioneringsfout van hoekpositie	binnenkader:± 2′′;
9	Positionering Herhaalbaarheid van hoekpositie	± 1,5′′
10	Tariefbereik	binnenkader:0.001°/s~15°/s;
10	Tariefbereik	Buitenkader:0.001°/s~15°/s;
11	Hoek Rotatiebereik	buitenframe: ±90°
11	Hoek Rotatiebereik	Inwendige frame: ±170°
12	Precisiteit van het tarief	ω≤1°/s, 2x10-3 (1° gemiddelde)
		1°/s≤ω<10°/s, 2x10-4 (10° gemiddeld)
		ω≥10°/s, 2x10-5 (360° gemiddeld)
13	Maximale hoekversnelling	binnenkader:≥ 50°/s2;
13	Maximale hoekversnelling	Buitenkader:≥ 50°/s2
14	Gewicht	380 kg

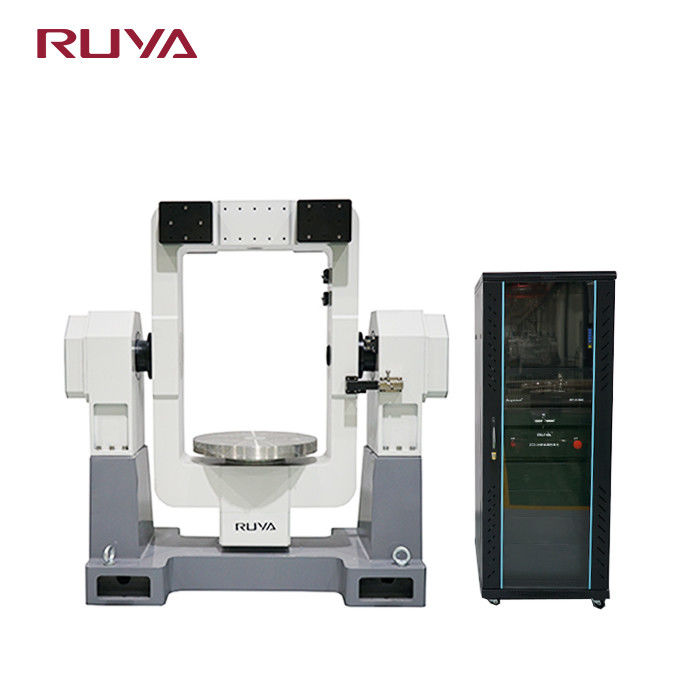

2DT450GZ Dual Axis Tabletop Tracking Turntable Motion Test Equipment 0

2DT450GZ Dual Axis Tabletop Tracking Turntable Motion Test Equipment 1
