2DTGZ-B Dual Axis High Precision Motion Test Tracking Draaiplaat

Name: 2DTGZ-B Dual Axis High Precision Motion Test Tracking Draaiplaat
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Merknaam:	RUYA
Modelnummer:	2DTGZ-B
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Load Weight:

50Kg

Afmeting van de lading:

300 mm × 300 mm × 200 mm

Rate Range（inner）:

0.001°/s~15°/s

Het tariefbereik (buiten):

0.001°/s~15°/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Maximale hoekversnelling (intern):

≥ 10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

2DTGZ-B tracking draaitafel

High Precision Tracking Draaiplaat

Bewegingstest dubbel-assige draaitafel

Productomschrijving

2DTGZ-B Dual-axis High-precision Motion Test Tracking Draaiplaat

Productbeschrijving

De draaitafel met twee-assig tracering is een tweedimensionaal bewegingstestplatform met hoge precisie dat is uitgerust met systemen met twee vrijheidsgraden voor de azimut-as (X-as) en de toonhoogte-as (Y-as).Het heeft een precisie-servo-besturingstechnologie en is ontworpen om multidimensionale dynamische prestatietests voor lucht- en ruimtevaartcomponenten te leveren, opto-elektronische apparatuur, inertiële navigatiesystemen, enz.en dynamisch traceren om te voldoen aan de eisen inzake hoge betrouwbaarheidstests voor complexe bewegingsbanen in de militaire industrie en wetenschappelijk onderzoek.

Productparameters

Specificatie
1	Gewicht van de lading	50 kg
2	Afmeting van de lading	300 mm × 300 mm × 200 mm
3	Rotatie-nauwkeurigheid van twee-assen	±3′′
4	Perpendiculariteit van de dubbele as	±3′′
5	Snijpunt van de dubbele as	F0,5 mm diameter bal
6	Positioneringsfout van hoekpositie	Buitenkader:± 15′′;
6	Positioneringsfout van hoekpositie	binnenkader:± 15′′;
7	Positionering Herhaalbaarheid van hoekpositie	± 15′′
8	Tariefbereik	binnenkader:0.001°/s~15°/s;
8	Tariefbereik	Buitenkader:0.001°/s~15°/s;
9	Hoek Rotatiebereik	Buitenkader:0 tot 360°
9	Hoek Rotatiebereik	binnenkader:-50°~+50°
10	Precisiteit van het tarief	ω≤1°/s, 2x10-3 (1° gemiddelde)
		1°/s≤ω<10°/s, 2x10-4 (10° gemiddeld)
		ω≥10°/s, 2x10-5 (360° gemiddeld)
11	Maximale hoekversnelling	binnenkader:≥ 10°/s2
11	Maximale hoekversnelling	Buitenkader:≥ 10°/s2

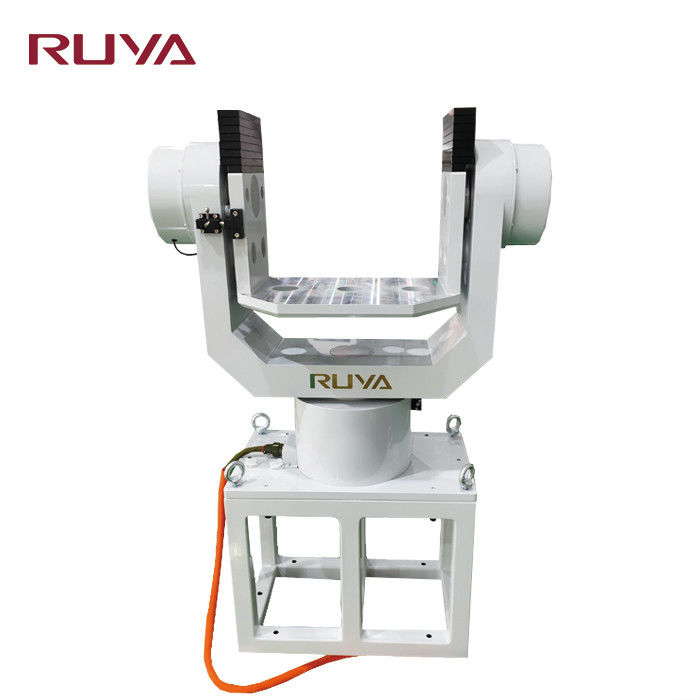

2DTGZ-B Dual Axis High Precision Motion Test Tracking Draaiplaat 0

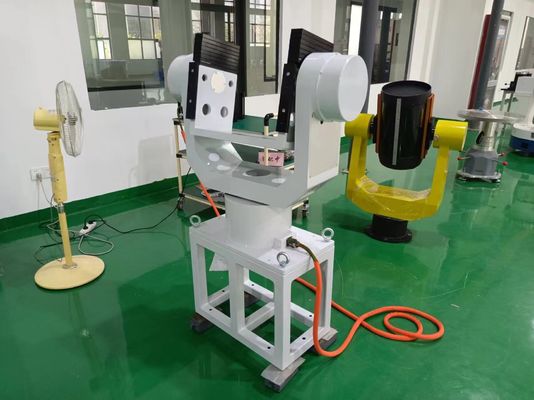

2DTGZ-B Dual Axis High Precision Motion Test Tracking Draaiplaat 1
