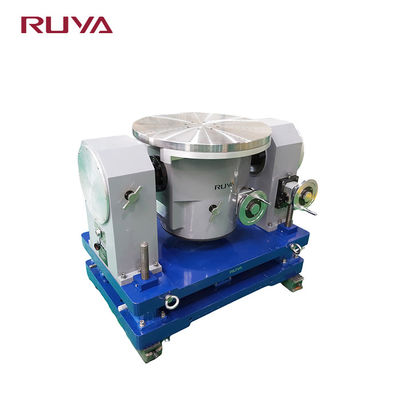

2ST580-AH Dual Axis Manual Turntable met 200 mm liftbereik voor nauwkeurige positionering

Name: 2ST580-AH Dual Axis Manual Turntable met 200 mm liftbereik voor nauwkeurige positionering
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2ST580-AH
Availability: InStock

Merknaam:	RUYA
Modelnummer:	2ST580-AH
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Gewicht laden:

40KG

roterende nauwkeurigheid:

± 3′′

Perpendiculariteit:

± 3′′

Het plaatsen herhaalbaarheid:

± 2′′

Weergaveresolutie:

0.0001°

Lift bereik:

200 mm

Hoek Rotatiebereik (intern frame):

Continu draaien

Hoek Rotatiebereik (buitenframe):

±90°

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

2ST580-AH 2-assige draaitafel

Handmatige 2-assige draaitafel

40 kg draaitafel met twee assen

Productomschrijving

2ST580-AH Handmatige draaischijf met dubbele as, digitale displaypositie en heffunctie

Productoverzicht

De 2ST580-AH tweeassige handmatige digitale displaypositiedraaitafel met lift is ontworpen voor statische standsimulatie van de twee vrijheidsgraden van de binnen- en buitenringen van proefstukken, afzonderlijk of gelijktijdig. Dit precisie-instrument is ook geschikt voor het detecteren van hoekuitvoernauwkeurigheid en kalibratie van teststukcomponenten.

Handmatige bediening met fijnafstellingsmogelijkheden
Positionering op twee assen met vergrendelingen

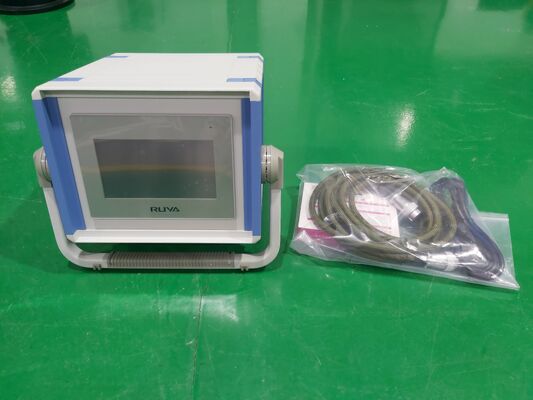

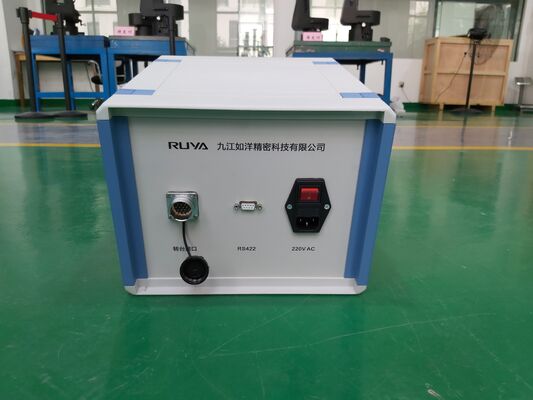

Digitaal display voor nauwkeurige metingen
Geïntegreerd hefmechanisme

Technische specificaties

Specificatie	Waarde
Gewicht laden	40 kg

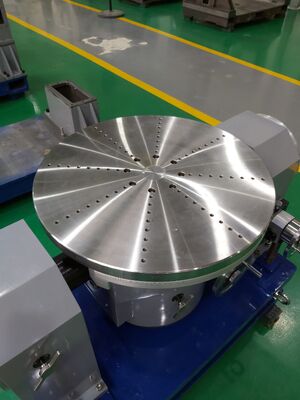

Tafeldiameter	Ф580mm
Vlakheid van de tafel	0,02 mm
Tabeluitloop	0,02 mm
Roterende nauwkeurigheid van dubbele as	±3″
Loodrechtheid van dubbele as	±3″
Snijpunt van dubbele as	Kogel met een diameter van Ф0,5 mm
Positioneringsfout van hoekpositie	Buitenframe: ±5″ Binnenframe: ±5″
Positionering Herhaalbaarheid van hoekpositie	±2″
Hoek roterend bereik	Binnenframe: continue rotatie Buitenframe: ±90°
Weergavemodus	Graad: 0,0000-359,9999° Graden, minuten en seconden: 0°0′0″-359°59′59″ Radiaal: 0,0000-6,2832
Weergaveresolutie	0,0001°
Liftbereik	200 mm

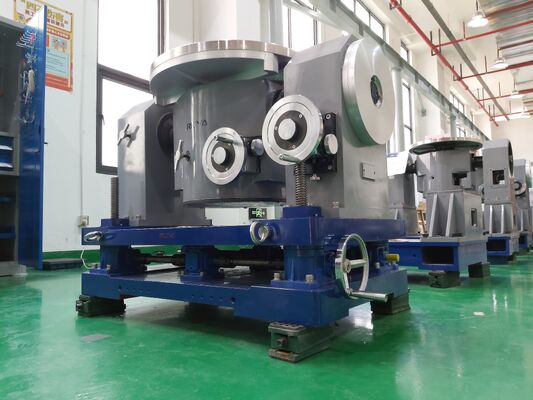

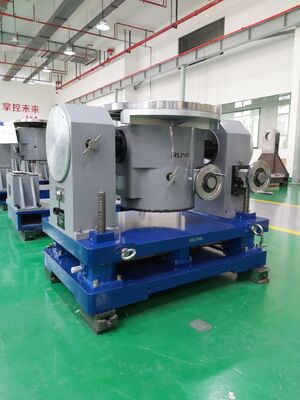

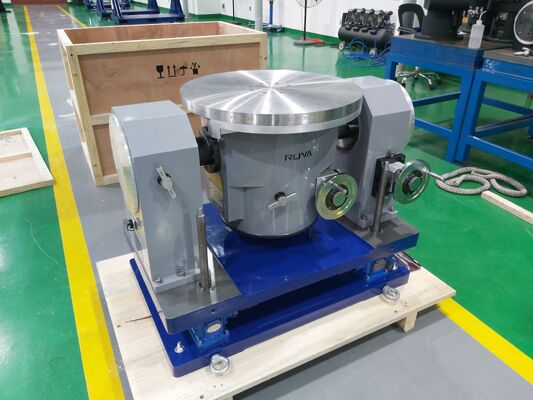

Productafbeeldingen
