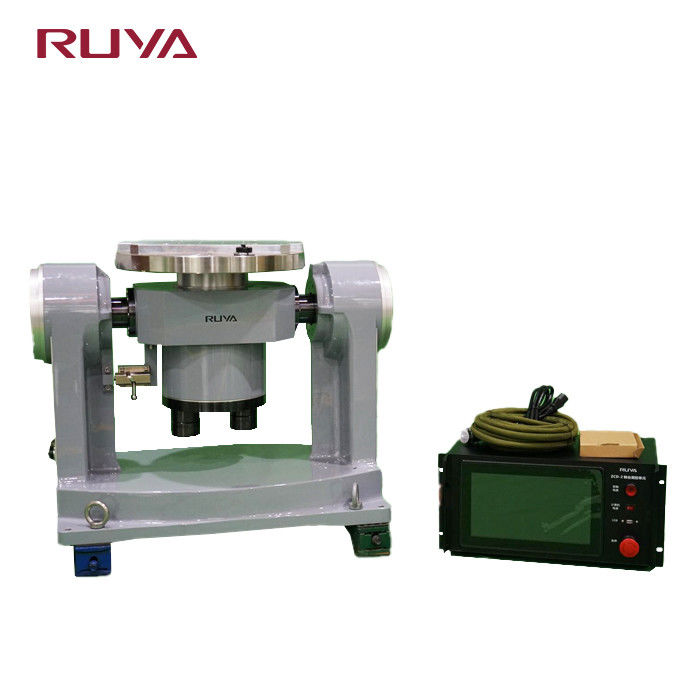

2DT400-A02 Dual Axis Electric Turntable Inner Ring High Speed met 15 kg vrachtgewicht

Name: 2DT400-A02 Dual Axis Electric Turntable Inner Ring High Speed met 15 kg vrachtgewicht
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DT400-A02
Availability: InStock

Merknaam:	RUYA
Modelnummer:	2DT400-A02
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Gewicht laden:

15KG

Tafeldiameter:

F400 mm

roterende nauwkeurigheid:

± 3′′

Perpendiculariteit:

± 3′′

Kruispunt:

F0,5 mm diameter bal

Het plaatsen herhaalbaarheid:

± 2′′

Gebruikers slip ring:

Aanpasbaar

Gewicht:

≤200kg

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

Elektrische draaitafel met twee assen

2DT400-A02 draaitafel met twee assen

High Speed 2-assige draaitafel

Productomschrijving

2DT400-A02 Elektrische dubbelassige draaitafel Inner Ring High Speed

Productoverzicht

The 2DT400-A02 Dual-axis Inner Ring High-speed Electric Turntable is a high-precision two-dimensional motion testing equipment equipped with dual degrees of freedom in the azimuth axis (X) and pitch axis (Y), die een continue rotatie en een grote hoek van de toonhoogte kan realiseren.Het neemt een precisie servo aandrijfsysteem met hoge stijfheid en lage wrijving kenmerken om een soepele werking en nauwkeurige positionering te garanderen.

Deze draaitafel is geschikt voor dynamische prestatiecontrole in traagheidsnavigatie, foto-elektrische tracking, radar testen en andere gebieden.Ondersteunt aangepast ontwerpHet is een ideaal platform voor wetenschappelijk onderzoek en industriële tests.

Technische specificaties

Specificatie	Detail
Gewicht van de lading	15 kg
Diameter van de tafel	F400 mm
Platheid van tafel	0.02 mm
Tabelverloop	0.02 mm
Rotatie-nauwkeurigheid van twee-assen	± 3′′
Perpendiculariteit van de dubbele as	± 3′′
Snijpunt van de dubbele as	F0,5 mm diameter bal
Positioneringsfout van hoekpositie	Buitenkader: ±3′′ Innerlijk frame: ±2′′
Positionering Herhaalbaarheid van hoekpositie	± 2′′
Tariefbereik	Inwendige frame: 0,01°/s~3600°/s Buitenkader: 0,01°/s~400°/s
Precisiteit van het tarief	ω≤1°/s: 2×10−3 (1° gemiddeld) 1°/s≤ω<10°/s: 2×10−4 (10° gemiddeld) ω≥10°/s: 2×10−5 (gemiddeld 360°)
Maximale hoekversnelling	Inwendige frame: ≥ 200°/s2 Buitenkader: ≥ 100°/s2
Gebruikers slip ring	Aanpasbaar
Gewicht	≤ 200 kg
