2DT650GZ-B Opto-elektronisch apparaat met twee assen en tracking met een laadgewicht van 100 kg

2DT650GZ-B Opto-elektronisch apparaat met twee assen en tracking met een laadgewicht van 100 kg

Merknaam:	RUYA
Modelnummer:	2DT650GZ-B
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Gewicht laden:

100 kg

Tafeldiameter:

F650 mm

Vlakheid van tafel:

0,02 mm

Tabelverloop:

0,02 mm

roterende nauwkeurigheid:

± 3′′

Perpendiculariteit:

± 3′′

Positioneringsfout (intern):

± 5′′

Positioneringsfout (buiten):

± 5′′

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

100kg tracking draaitafel

Opto-elektronisch apparaat voor het volgen van draaitafels

2DT650GZ-B dubbelassige draaitafel

Productomschrijving

2DT650GZ-B Opto-elektronisch apparaat voor draaitafel met dubbele as

Productoverzicht

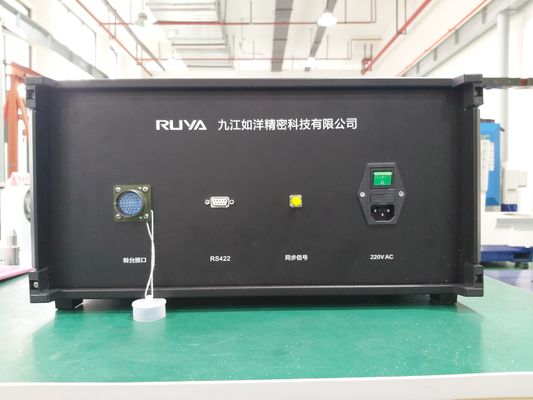

Het opto-elektronische apparaat 2DT650GZ-B bestaat uit een mechanisch platform en een schakelkast die via kabels is aangesloten. De bedieningskast is voorzien van een RS422-communicatie-interface voor communicatie met de hostcomputer.

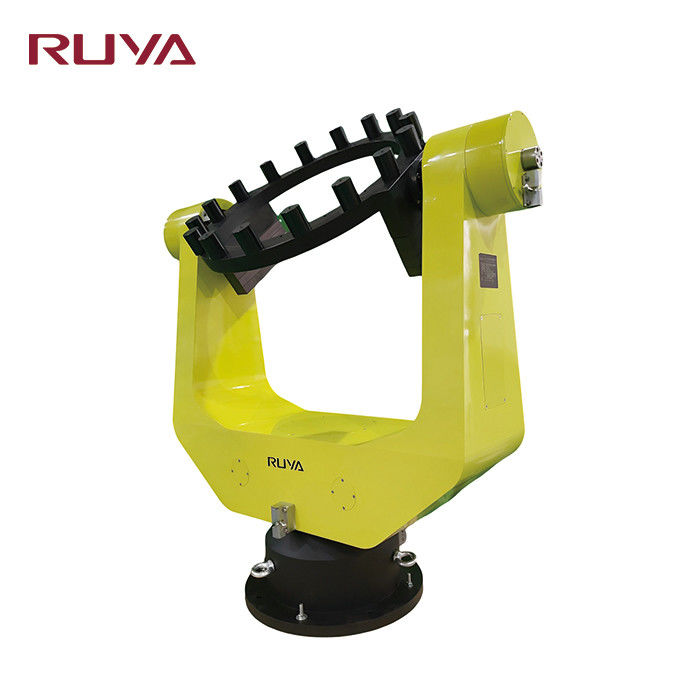

Het mechanische platform maakt gebruik van een op en neergaande verticale structuur met de steekascomponent in het bovenste gedeelte en de azimutascomponent in het onderste gedeelte. De schakelkast integreert circuitmodules voor hoekresolutie, motoraandrijving, stroomconversie en seriële communicatie.

Technische specificaties

Specificatie	Waarde
Gewicht laden	100 kg
Tafeldiameter	Ф650mm
Vlakheid van de tafel	0,02 mm
Tabeluitloop	0,02 mm
Roterende nauwkeurigheid van dubbele as	±3″
Loodrechtheid van dubbele as	±3″
Snijpunt van dubbele as	Kogel met een diameter van Ф0,5 mm
Positioneringsfout van hoekpositie	Buitenframe: ±5″ Binnenframe: ±5″
Positionering Herhaalbaarheid van hoekpositie	±2″
Tariefbereik	Binnenframe: 0,001°/s~100°/s Buitenframe: 0,001°/s~100°/s
Hoek roterend bereik	Buitenframe: continue rotatie Binnenframe: ±90°
Beoordeel nauwkeurigheid	ω≤1°/s: 2×10⁻³ (1° gemiddeld) 1°/s≤ω<10°/s: 2×10⁻⁴ (10° gemiddeld) ω≥10°/s: 2×10⁻⁵ (360° gemiddeld)
Maximale hoekversnelling	Binnenframe: ≥30°/s² Buitenframe: ≥30°/s²
