details van de producten

Huis Producten

3DT420 Drieassige draaitafel met maximaal 65 kg laadvermogen voor kalibratieproeven

Name: 3DT420 Drieassige draaitafel met maximaal 65 kg laadvermogen voor kalibratieproeven
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Merknaam:	RUYA
Modelnummer:	3DT420
Moq:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	3-4 maanden
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Gewicht laden:

≤65KG

Positioneringsfout (intern):

geen dynamische indexvereisten

Positioneringsfout (midden):

±4″

Positioneringsfout (buiten):

±4″

Rotatiebereik (innerlijk):

±10°

Rotatiebereik (midden):

-10°~+150°

Rotatiebereik (buiten):

± 150°

Maximale grootte van de foto-elektrische toren:

F420×680

Verpakking Details:

Houten doos

Levering vermogen:

≤ 3 sets, 3 maanden

Markeren:

Draaiplaat met drieassige kalibratie

3DT420 kalibratie draaitafel

Draaiplaten voor 3-assige kalibratie

Productomschrijving

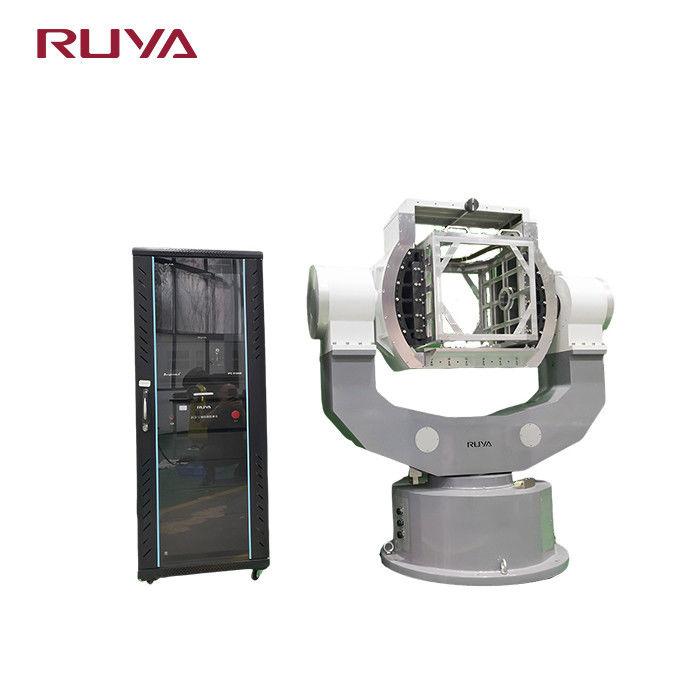

3DT420 Drie-assige torentestkalibratie draaitafel

Productoverzicht

De3DT420 Drie-assige torentestkalibratie draaitafelis ontworpen voor offline kalibratieproeven van tweeassige foto-elektrische torentroepen.Dit nauwkeurig systeem biedt uitgebreide drie-assige bewegingsmogelijkheden om aan de strenge testvereisten te voldoen.

Terwijl de doeltoren slechts met twee vrijheidsgraden (azimut en toonhoogte) werkt, bevat deze drie-assige testdraaiplaat rol-asfunctionaliteit om een volledige testdekking te garanderen.De rotatiebereik en positie nauwkeurigheid overschrijden het bewegingsbereik en de stabiliteit vereisten van de torent wordt gekalibreerd.

Technische specificaties

Parameter	Waarde
Gewicht van de lading	≤ 65 kg
Rotatie-nauwkeurigheid van drie-as	± 3′′
Perpendiculariteit van drie-assen	± 3′′
Snijpunt van drie-as	F0,5 mm diameter bal
Positioneringsfout van hoekpositie	Inwendige frame: geen dynamische indexvereisten Middenframe: ±4′′ Buitenframe: ±4′′
Tariefbereik	Innerlijk frame: handmatig Middenframe: ≥ 20°/s Buitenkader: ≥ 20°/s
Rotatiebereik	Innerlijk frame: ±10° Middenframe: -10°~+150° Buitenkader: ±150°
Maximale hoekversnelling	Innerlijk frame: handmatig Middenframe: ≥ 20°/s2 Buitenkader: ≥ 20°/s2
Gebruikers slip ring	Aanpasbaar
Maximale grootte van de foto-elektrische toren	F420×680
