Instrument voor het meten van een nauwkeurige hoek

Precision Angle Measuring Multi-Faceted Prism voor een hoogprecise hoekverificatie-polygon

Precision Angle Measuring Multi-Faceted Prism voor een hoogprecise hoekverificatie-polygon

Merknaam:	RUYA
Modelnummer:	DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36
Moq:	1 stuks
Prijs:	Onderhandelbaar
Leveringstermijn:	20-30 werkdagen
Betalingsvoorwaarden:	T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO 9001

Nauwkeurigheid:

klasse 0, klasse 1

Werkoppervlak ruwheid Ra:

≤ 0.025

Verpakking Details:

Houten doos

Levering vermogen:

1 tot 10 stuks, 4-6 weken

Markeren:

Precision Angle Measuring multi-faceted prisma

Metalen prisma met meerdere facetten

DLT-8 veelzijdig prisma

Productomschrijving

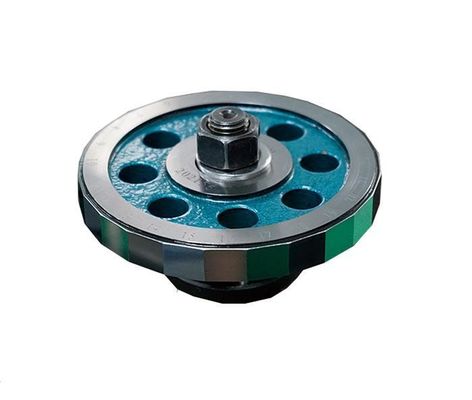

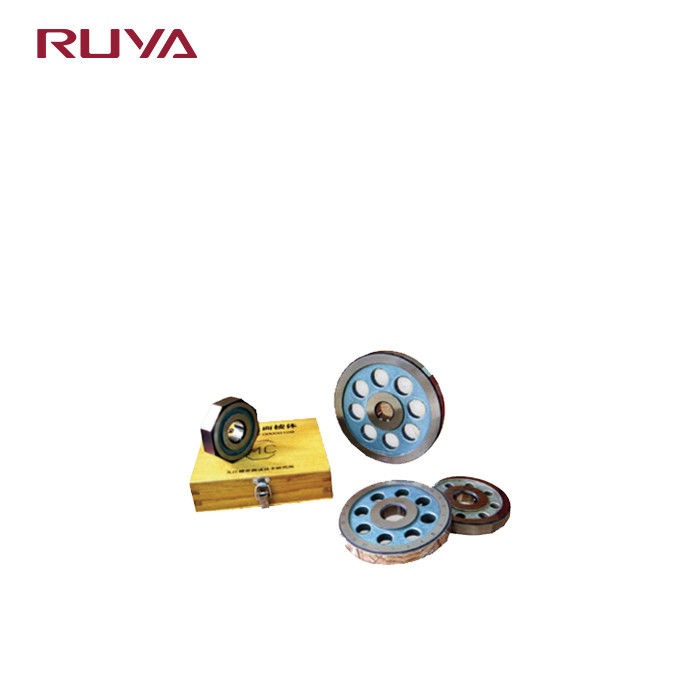

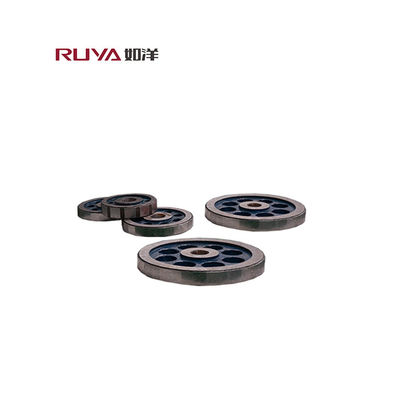

Metalen veelzijdige prisma met precisiehoekmeting

Productbeschrijving

Het metalen prisma met vele facetten is een standaardinstrument met een hoge precisie dat voornamelijk wordt gebruikt om de indexfout van optische indexkoppen, indextabellen, goniometers,en andere circulaire indexeringsinstrumentenHet dient ook als hoekpositieringsreferentie bij hoogprecisiebewerking of meettoepassingen.

Dit instrument is verkrijgbaar in twee varianten: even en oneven vlak.De even vlakke versie heeft gehele werkhoeken en wordt gebruikt om grote periodieke fouten in het asstelsel van cirkelvormige indexinstrumenten te verifiërenDe vreemde platte versie heeft niet-gehele graad werkhoeken,die een uitgebreide verificatie mogelijk maakt van zowel grote periodieke fouten in het asstelsel als kleine periodieke fouten van de micrometer, waardoor de onzekerheid van het circulaire indexinstrument nauwkeurig kan worden bepaald.

Productparameters

Producten	Model	Precisiteit	Productiefout bij werkhoek	Circumcirkeldiameter	Werkvlakte van het gezicht	Perpendiculariteit tussen werkvlak en positioneringsvlak	Werkoppervlak ruwheid Ra
Octaëder	DLT-8	kwaliteit 0	± 1"	φ80 mm	00,03 μm	5"	≤ 0.025
		klasse 1	± 2 "		00,05 μm	10"	≤ 0.025
Dodecaëdraal prisma	DLT-12	kwaliteit 0	± 1"	Φ100 mm	00,03 μm	5"	≤ 0.025
		klasse 1	± 2 "		00,05 μm	10"	≤ 0.025
17 hedraal prisma	DLT-17	kwaliteit 0	± 1"	Φ100 mm	00,03 μm	5"	≤ 0.025
		klasse 1	± 2 "		00,05 μm	10"	≤ 0.025
23 hedraalprisma	DLT-23	kwaliteit 0	± 1"	Φ120 mm	00,03 μm	5"	≤ 0.025
		klasse 1	± 2 "		00,05 μm	10"	≤ 0.025
24 hedraalprisma	DLT-24	kwaliteit 0	± 1"	Φ120 mm	00,03 μm	5"	≤ 0.025
		klasse 1	± 2 "		00,05 μm	10"	≤ 0.025
36 hedraal prisma	DLT-36	kwaliteit 0	± 1"	Φ150 mm	00,03 μm	5"	≤ 0.025
		klasse 1	± 2 "		00,05 μm	10"	≤ 0.025
